Описание:

Трапы дворовые регулируемые ТП-616.110/В, ТП-616.110/В-Э вертикальные, с чугунной решеткой, с битумно-полимерной прокладкой, с грязеуловителем и незамерзающим запахозапирающим устройством предназначены для приема и отведения в канализационную или дренажную сеть сточных вод с поверхности эксплуатируемой кровли, пола, устанавливаемые в жилых, общественных и производственных зданиях, неотапливаемых помещениях и на улицах. Благодаря наличию грязеуловителя и запахозапирающего устройства трап препятствует попаданию посторонних предметов в систему канализации и надежно защищает помещение от неприятных запахов, в том числе при отрицательных температурах.

Дренажное кольцо предназначено для отвода воды с уровня гидроизоляции и соединения двух элементов водостока.

Уплотнительное кольцо предназначено для жёсткого герметичного соединения между воронкой и каким-либо надставным элементом.

Трап имеет приваренное гидроизоляционное полимербитумное полотно в качестве идеального соединения к битумным кровельным уплотнениям.

Область применения:

  • Предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола;
  • Защищают помещение от неприятных запахов из канализации;
  • Применяются в устройстве наружных ливнестоков в дренажную сеть;
  • Служат для аварийного стока.


Технические данные:

  • Запахозапирающее устройство: незамерзающее запахозапирающее устройство;
  • Сырье для корпуса, воронки и грязеуловителя: полипропилен;
  • Материал решетки: чугун;
  • Сырье запахозапирающего устройства: ABS-пластик;
  • Материал прижимного фланца: нержавеющая сталь;

  • Сырье уплотнительного кольца: резина;

  • Габаритные размеры битумно-полимерной прокладки: 1000х1000 мм;

  • Температура окружающей среды: от -50 °С до +90 °С;
  • Температура отводящей жидкости, не более: +85 °С;
  • Срок службы, не менее: 50 лет.



ТП-616.110/В-Э:

  • Напряжение/максимальный потребляемый ток: 220÷230 В/0,16 А;

  • Теплоотдача кабеля, не более: 30 Вт/м;

  • Длина соединительного кабеля, не менее: 1,5 м (3х1,5 мм);

  • Наименьший радиус изгиба кабеля: 10 мм;

  • Максимальная температура поверхности кабеля: +65 °С;

  • Максимальная температура внутренней поверхности трапа: +55 °С;



Данные трапы позволяют отводить в канализацию жидкости с температурой до 100 °С при условии, что её воздействие будет кратковременное (100 – 200 литров с температурой не более 100 °С). Повышение температуры отводящих жидкостей до 100 °С не влияет на пропускную способность трапов и их работоспособность). В этом случае снижается только максимально допустимая нагрузка на трап (т.к. корпус трапа выполняет роль несущего силового элемента) – она не должна превышать 3500 кг.


 Модель  Выходной диаметр, DN, мм Пропускная способность, не менее, л/с Масса нетто, не более, кг Максимальная разрешенная нагрузка, не более, кг
ТП-616.110/В 110 4,3 14,4 7000
ТП-616.110/В-Э 110 4,3 14,7 7000

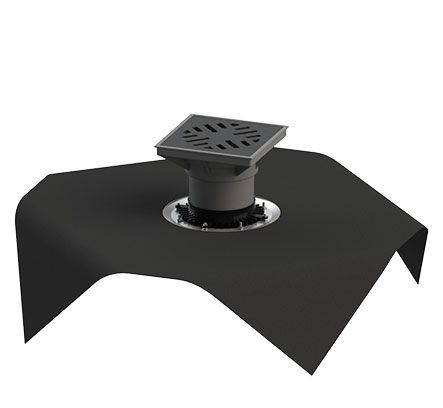

ТП-616.110/В

 Трап дворовый регулируемый ТП-616.110/В. Купить в Новосибирске

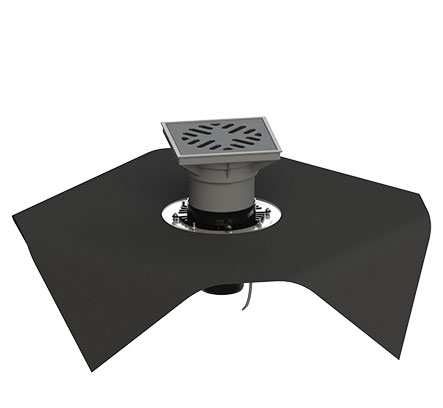

ТП-616.110/В-Э

 Трап дворовый регулируемый ТП-616.110/В-Э. Купить в Новосибирске

Цены уточняются при заказе!

  phone handset

Звоните (383) 373-25-05

  email icon
















Комплектация:

ТП-616.110/В:

ТП-616.110/В-Э:

  1. Корпус трапа;

  2. Решетка;

  3. Подрамник чугуннный;

  4. Мусоросборник;

  5. Битумно-полимерная прокладка;

  6. Незамерзающее запахозапирающее устройство;

  7. Уплотнительное кольцо запахозапирающего устройства;

  8. Уплотнительное кольцо.

  9. Дренажное кольцо;

  10. Корпус воронки.
  1. Корпус трапа;

  2. Решетка чугунная;

  3. Подрамник чугуннный;

  4. Мусоросборник;

  5. Битумно-полимерная прокладка;

  6. Незамерзающее запахозапирающее устройство;

  7. Уплотнительное кольцо запахозапирающего устройства;

  8. Уплотнительное кольцо;

  9. Дренажное кольцо;

  10. Корпус воронки;

  11. Обод-фиксатор нагревательного элемента;

  12. Саморегулирующийся кабель «TRACECO-30» мощностью 15 Вт.

Мусоросборник

Незамерзающее запахозапирающее устройство

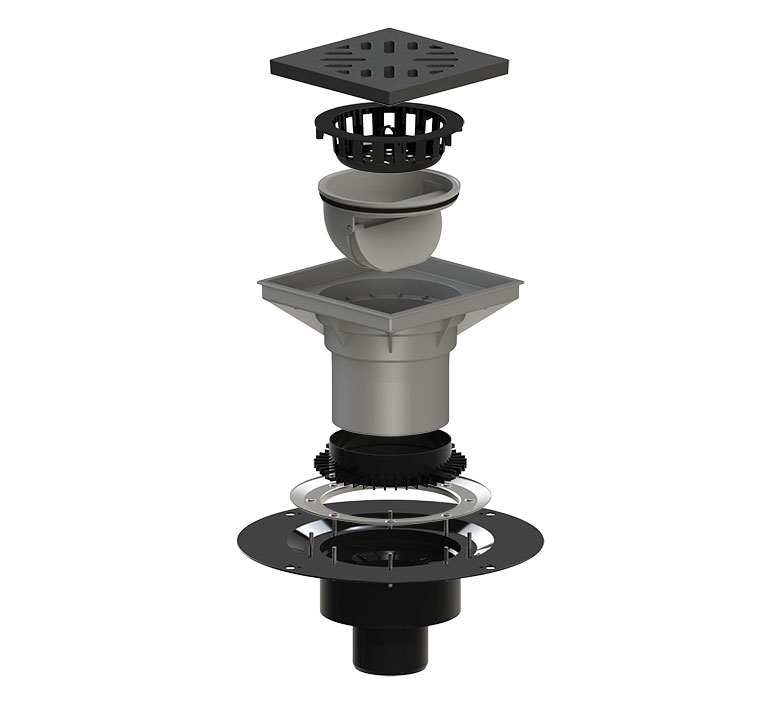

Трап дворовый регулируемый ТП-616.110/В. Состав

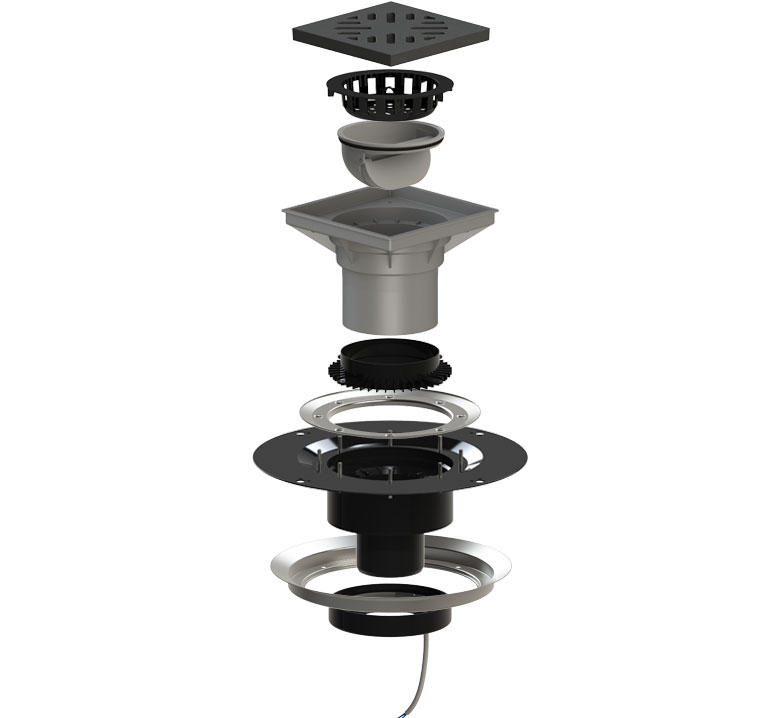

Трап дворовый регулируемый ТП-616.110/В-Э. Состав



Размеры:

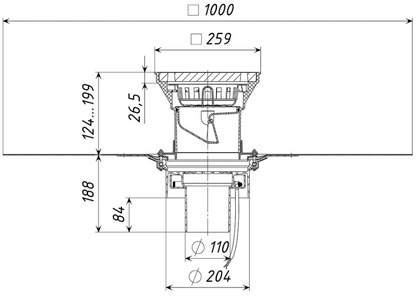

 ТП-616.110/В:

Трап дворовый регулируемый ТП-616.110/В. Размеры

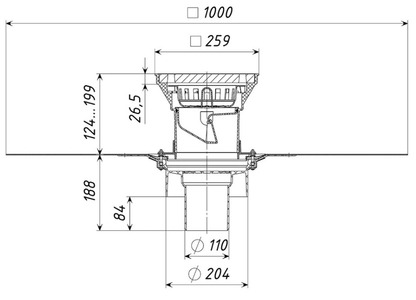

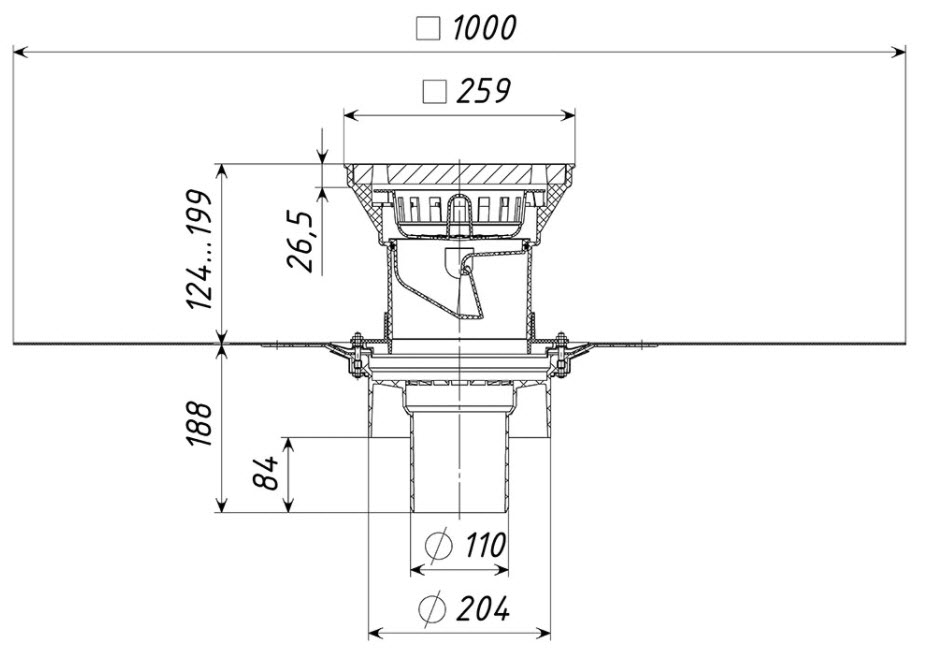

 ТП-616.110/В-Э:

Трап дворовый регулируемый ТП-616.110/В-Э. Размеры

Устройство и принцип работы:

Процесс установки трапов учитывает их дальнейшее функционирование в общей системе канализации. Корпус трапа с использованием элементов герметизации соединяется с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.) диаметром 110 или 160 мм, пролегающей под полом на соответствующей проектной глубине. Если применяются стальная или чугунная труба, необходимо использовать переход ремонтный (ТП-82.100). При необходимости выпускной патрубок допускается отрезать на требуемую длину для получения присоединительного размера диаметром 160 мм. Перед вводом трапа в эксплуатацию в корпус трапа необходимо вставить запахозапирающее устройство снабженное уплотнительным кольцом, грязеуловитель и установить в подрамник решётку.

По мере необходимости производить снятие решетки и очищать грязеуловитель и внутреннюю полость от грязи и мусора. Для простоты извлечения запахозапирающего устройства, смазывать уплотнительное кольцо силиконовой смазкой для монтажа труб.



ТП-616.110/В-Э:

При использовании трапа ТП-616.110/В-Э для подключения электрического кабеля к сети необходимо использовать гидроизоляционную муфту или распаечную коробку. Подключение кабеля осуществляется через автомат защиты сети:

Греющий кабель трапа ТП-616.110/В-Э

Для ограничения подогрева и экономии электроэнергии рекомендуется подключение саморегулирующегося кабеля через термостат, работающий в диапазоне температур от -5˚С до +5˚С. В противном случае обогрев будет осуществляться при более низких минусовых температурах, что не является обязательным, так как во время морозов снег на поверхности не тает и нет необходимости в отводе воды.
