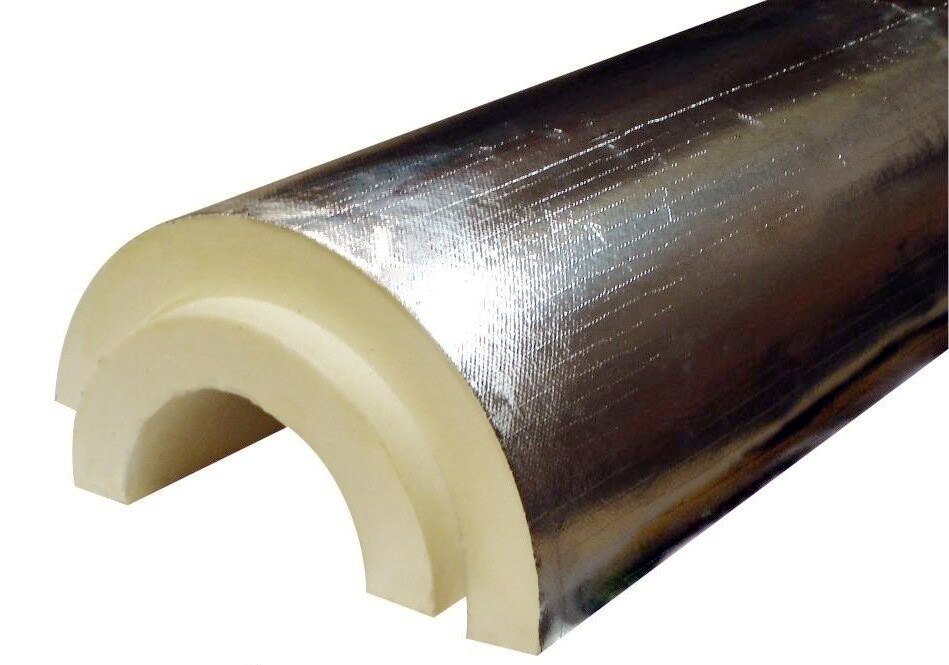

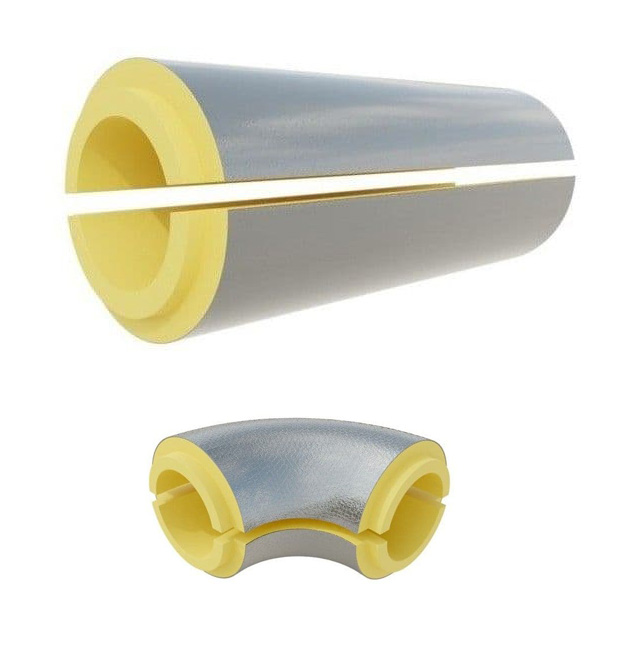

Самый распростаренный вариант использования ППУ изоляции - утепление трубопроводов при помощи ППУ скорлупы, представляющей собой полые жесткие цилиндры, полуцилиндры или сегменты, надевающиеся сверху на утепляемую трубу. Скорлупу ППУ часто используют при строительстве трубопроводов горячего и холодного водоснабжения, систем для перекачки нефтехимической продукции и т.д. Скорлупа имеет продольные и поперечные тепловые замки, исключающие прямые утечки тепла в местах стыков и улучшающие сцепление пенополиуретановых сегментов между собой. Дополнительно, ППУ скорлупа может иметь паз под греющий кабель для обогрева трубопровода. Скорлупа ППУ Армафол-Экстра (с наружным защитным улучшенным фольгированным покрытием Армафол-Экстра) - улучшенная версия ППУ скорлупы с обычным фольгированным покрытием. Скорлупа ППУ Армафол в сравнении со стандартным покрытием из фольги обеспечивает дополнительную прочность и защиту ППУ изоляции от механических повреждений и воздействий внешней среды. Это значит, что ППУ скорлупа Армафол сохранит свои свойства на протяжении, в сравнении, дольшего времени, не требуя скорой замены или ремонта. Армофол Экстра - отражательный теплоизоляционный материал, состоящий из алюминиевой фольги, сдублированной с нетканым полипропиленовым полотном. Скорлупа ППУ Армафол-Экстра подходит для применения на трубопроводах, проложенных на открытом воздухе. Благодаря защитному слою из Армафола такая изоляция обладает повышенной устойчивостью к механическим воздействиям окружающей среды, в частости к УФ-излучению, что дает возможность использовать скорлупу с Армафолом в наружных условиях, обладает улучшенными теплотехническим характеристикам, обеспечивает необходимую степень теплоизоляции. При этом достигается высокая производительность монтажных работ, а также долговременная надежность на этапе эксплуатации. Фольгирование ППУ скорлупы Армафолом дает дополнительную защиту от:
Одно из немаловажных преимуществ фольгированной ППУ скорлупы - простота и быстрота монтажа: при необходимости ремонта труб есть возможность быстро его снять и восстановить изоляцию. Фольгированные скорлупы могут быть использованы неоднократно. Самые распространенные варианты исполнения ППУ скорлупы по геометрии - прямые полуцилиндры для изоляции прямолинейных участков трубопровода, изогнутые сегменты (ППУ отводы) для изоляции отводов трубопровода, а также элементы для изоляции тройников и ответвлений трубопровода. |
|
|

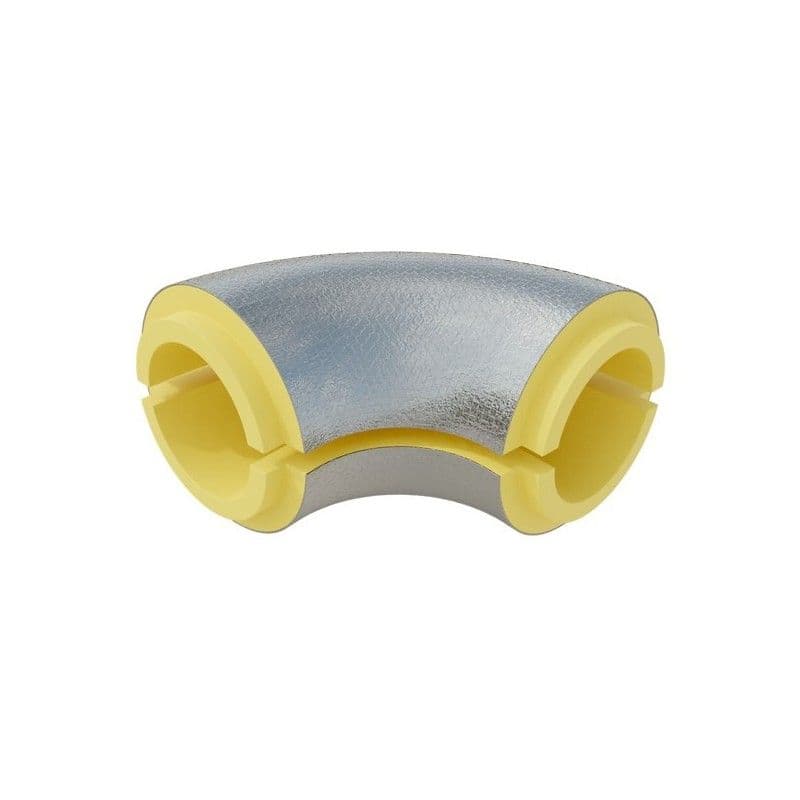

Отводы ППУ значительно ускоряют процесс монтажа теплоизоляции для поворотного участка трубопровода. Скорлупы ППУ изготавливаются из высококачественных пенополиуретановых компонентов, способных обеспечить безопасные санитарно-гигиенические показатели продукции и высокие теплофизические свойства. Параметры скорлупы ППУ:
|
ППУ-Лайт | ППУ-Стандарт | ППУ-Термо |
до +90°С (кратковременно до +110 °С) | до +120°С (кратковременно до +140°С) | до +150°С (кратковременно до 170°С) |
Пример условного обозначения скорлупы ППУ с внутренним диаметром 159мм (для стальной трубы с наружным диаметром 159мм), толщиной изолирующего слоя в 50мм, с покрытием Армафол Экстра в исполнении Стандарт, с продольным фиксирующим замком:
Скорлупа ППУ-Стандарт 159х50-ФЗ Армафол-Экстра
ППУ скорлупа и отводы применяются для теплоизоляции:
- газопроводов и нефтепроводов;
- магистралей горячего водоснабжения и отопления, как надземной, так и в подземной прокладке;
- трубопроводов различного назначения, химической и пищевой промышленности;
- трубопроводов технологического назначения;
- коммуникаций, проложенных в условиях крайнего севера и районах вечной мерзлоты.
Основные преимущества и особенности ППУ изоляции:
- Высокий уровень теплоизоляции, за счет пористой структуры материала
- Малый вес изделий – не создают дополнительный вес конструкции
- Устойчивость к накоплению влаги и воздействию неблагоприятных условий окружающей среды
- Безопасность – даже при нагревании утепляющий материал не выделяет в атмосферу вредных веществ, является химически нейтральным (но при этом следует учитывать, что материал ППУ воспламеняется при температуре 550 — 600С, процесс горения протекает с выделением токсичных веществ; такой недостаток ограничивает применение ППУ при строительстве и оборудовании ряда промышленных объектов, у которых ввиду эксплуатационных особенностей высока вероятность возгорания)
- Минимальная степень расширения материала – пенополиуретан прекрасно держит форму, что также способствует длительной эксплуатации без потери свойств
- Широкий диапазон рабочей температуры, изделия сохраняют свои первоначальные характеристики от -180°C до +130°C
- Экономия пространства – толщина стенок утепляющего материала настолько мала, что никак не сказывается на площади помещения, не делает ее меньше
- Простота и удобство монтажа, соединение элементов выполняется путём применения хомутов, проволоки, ленты и т.д.; проведение монтажных работ при любой температуре воздуха и влажности; в процессе не нужно использовать спецоборудование
- Ремонтопригодность и возможность повторного применения скорлупы ППУ на других трубах
Благодаря наличию специально разработанного теплового замка, элементы надежно крепятся с предотвращением образования щелей в процессе эксплуатации, сегменты скорлуп прочно закреплены и неподвижны, "на замке". Также технология замка упрощает процесс всего монтажа.
Тепловой замок в скорлупах ППУ выполняет несколько функций:
- Улучшение теплоизоляции: тепловой замок помогает увеличить эффективность изоляции трубопроводов в процессе утепления скорлупой ППУ. Он предотвращает образование холодных мостиков, которые могут привести к утечке тепла. Замок позволяет максимально сохранить тепло внутри трубы и защищает ее от внешних температурных воздействий.
- Защита от конденсации: Когда холодная поверхность трубы контактирует с теплым воздухом, может возникнуть конденсация - образование влаги на поверхности. Тепловой замок снижает риск конденсации, так как он помогает предотвратить нагрев поверхности до точки росы (температура, при которой воздух начинает конденсироваться).
- Механическая защита: Тепловой замок также служит дополнительной защитой для трубопровода от механических повреждений. Он может предотвратить повреждение скорлупы ППУ, например, от ударов, трений или других внешних воздействий.
- Тепловой замок в скорлупах ППУ, в целом, улучшает работу системы изоляции трубопроводов, повышает энергоэффективность и долговечность системы.
Виды конструкций замков скорлупы ППУ:
- Продольный тепловой замок - соединение сегментов вдоль оси скорлупы, выполненное "в четверть".
- Торцевой тепловой замок - соединение сегментов поперек оси скорлупы. По умолчанию данная конструкция выполняется "в четверть". Такая конструкция обеспечивает надежную фиксацию скорлупы относительно друг друга и упрощает монтаж, защищает торцевой стык от протекания.
Монтаж скорлуп производится с применением бандажей из оцинкованной стали с замком, это гарантирует надежное крепление ППУ скорлуп на трубопроводе и одновременно защищает поперечные швы от внешних воздействий.
1. Перед началом монтажа скорлупы примеряют на трубопровод, при необходимости подгоняют по размеру с учетом геометрических особенностей трубы. |
|
2. На трубу накладывается скорлупы со смещением поперечных швов на половину длины (в шахматном порядке) таким образом, что бы верхний продольный шов располагался на 12 часов, а нижний на 6 часов. |
|
3. Вся конструкция фиксируется бандажом с замком из оцинкованной стали. |
|
|
4. Сколы, различные дефекты скорлуп, места их соединения, а также другие не плотности должны быть заделаны с использованием пенополиуретанового клея и крошки ППУ. |
Краткий размерный ряд поставляемой ППУ скорлупы с покрытием Армафол*:
Обозначение скорлупы | Наружный диаметр утепляемой трубы, мм | Толщина скорлупы, мм | Длина скорлупы, мм | Наружное покрытие |
Скорлупа ППУ 15х30 Армафол-Экстра | 15 | 30 | 1000 | Армафол Экстра |
Скорлупа ППУ 20х30 Армафол-Экстра | 20 | 30 | 1000 | Армафол Экстра |
Скорлупа ППУ 20х40 Армафол-Экстра | 20 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 25х30 Армафол-Экстра | 25 | 30 | 1000 | Армафол Экстра |
Скорлупа ППУ 25х40 Армафол-Экстра | 25 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 32х40 Армафол-Экстра | 32 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 32х50 Армафол-Экстра | 32 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 38х40 Армафол-Экстра | 38 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 38х50 Армафол-Экстра | 38 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 48х40 Армафол-Экстра | 48 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 48х50 Армафол-Экстра | 48 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 57х40 Армафол-Экстра | 57 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 57х50 Армафол-Экстра | 57 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 57х60 Армафол-Экстра | 57 | 60 | 1000 | Армафол Экстра |
Скорлупа ППУ 57х100 Армафол-Экстра | 57 | 100 | 1000 | Армафол Экстра |
Скорлупа ППУ 63х50 Армафол-Экстра | 63 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 76х40 Армафол-Экстра | 76 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 76х50 Армафол-Экстра | 76 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 89х40 Армафол-Экстра | 89 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 89х50 Армафол-Экстра | 89 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 108х40 Армафол-Экстра | 108 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 108х50 Армафол-Экстра | 108 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 108х60 Армафол-Экстра | 108 | 60 | 1000 | Армафол Экстра |
Скорлупа ППУ 108х70 Армафол-Экстра | 108 | 70 | 1000 | Армафол Экстра |
Скорлупа ППУ 108х100 Армафол-Экстра | 108 | 100 | 1000 | Армафол Экстра |
Скорлупа ППУ 114х40 Армафол-Экстра | 114 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 114х50 Армафол-Экстра | 114 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 114х60 Армафол-Экстра | 114 | 60 | 1000 | Армафол Экстра |
Скорлупа ППУ 114х70 Армафол-Экстра | 114 | 70 | 1000 | Армафол Экстра |
Скорлупа ППУ 114х80 Армафол-Экстра | 114 | 80 | 1000 | Армафол Экстра |
Скорлупа ППУ 133х40 Армафол-Экстра | 133 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 133х50 Армафол-Экстра | 133 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 133х70 Армафол-Экстра | 133 | 70 | 1000 | Армафол Экстра |
Скорлупа ППУ 159х40 Армафол-Экстра | 159 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 159х50 Армафол-Экстра | 159 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 159х80 Армафол-Экстра | 159 | 80 | 1000 | Армафол Экстра |
Скорлупа ППУ 159х100 Армафол-Экстра | 159 | 100 | 1000 | Армафол Экстра |
Скорлупа ППУ 168х40 Армафол-Экстра | 168 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 168х70 Армафол-Экстра | 168 | 70 | 1000 | Армафол Экстра |
Скорлупа ППУ 168х90 Армафол-Экстра | 168 | 90 | 1000 | Армафол Экстра |
Скорлупа ППУ 219х40 Армафол-Экстра | 219 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 219х50 Армафол-Экстра | 219 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 219х60 Армафол-Экстра | 219 | 60 | 1000 | Армафол Экстра |
Скорлупа ППУ 219х70 Армафол-Экстра | 219 | 70 | 1000 | Армафол Экстра |
Скорлупа ППУ 219х100 Армафол-Экстра | 219 | 100 | 1000 | Армафол Экстра |
Скорлупа ППУ 219х115 Армафол-Экстра | 219 | 115 | 1000 | Армафол Экстра |
Скорлупа ППУ 225х40 Армафол-Экстра | 225 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 225х50 Армафол-Экстра | 225 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 225х115 Армафол-Экстра | 225 | 115 | 1000 | Армафол Экстра |
Скорлупа ППУ 273х40 Армафол-Экстра | 273 | 40 | 1000 | Армафол Экстра |
Скорлупа ППУ 273х50 Армафол-Экстра | 273 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 273х100 Армафол-Экстра |
273 |
100 | 1000 | Армафол Экстра |
Скорлупа ППУ 325х50 Армафол-Экстра | 325 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 325х60 Армафол-Экстра | 325 | 60 | 1000 | Армафол Экстра |
Скорлупа ППУ 325х80 Армафол-Экстра | 325 | 80 | 1000 | Армафол Экстра |
Скорлупа ППУ 325х100 Армафол-Экстра | 325 | 100 | 1000 | Армафол Экстра |
Скорлупа ППУ 377х50 Армафол-Экстра | 377 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 390х50 Армафол-Экстра | 390 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 426х50 Армафол-Экстра | 426 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 435х50 Армафол-Экстра | 435 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 480х50 Армафол-Экстра | 480 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 530х50 Армафол-Экстра | 530 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 630х50 Армафол-Экстра | 630 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 630х60 Армафол-Экстра | 630 | 60 | 1000 | Армафол Экстра |
Скорлупа ППУ 720х50 Армафол-Экстра | 720 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 820х50 Армафол-Экстра | 820 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 1020х50 Армафол-Экстра | 1020 | 50 | 1000 | Армафол Экстра |
Скорлупа ППУ 1420х100 Армафол-Экстра | 1420 | 100 | 1000 | Армафол Экстра |
* - представлены не все возможные размеры
